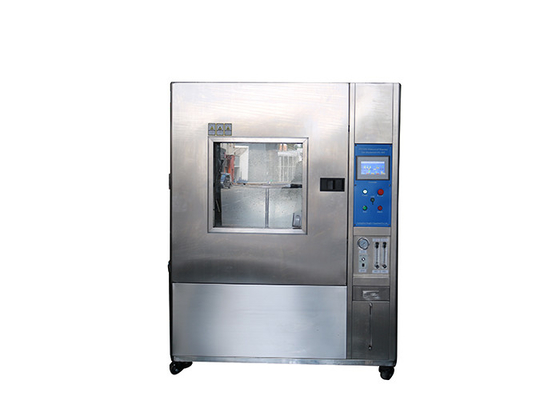

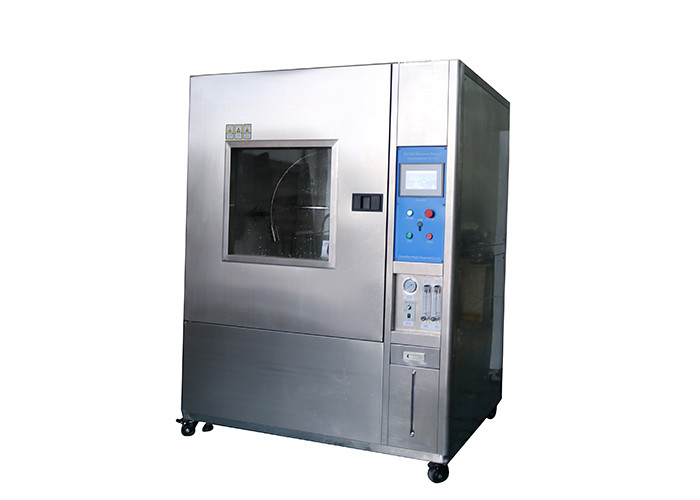

IEC60529 IPX1 aan Waterdichte de Testkamer van IPX4 voor Autodelen

IP Testmateriaal IPX1 aan Waterdichte de Testkamer van IPX4 voor Autodelen

Norm:

IEC60529 graad van bescherming die door bijlagen (IP Code) wordt geboden van IPX1, IPX2, IPX3, IPX4;

De wegvoertuigen van ISO 20653-2013 — Graden van bescherming (IP code) — Bescherming van elektromateriaal tegen buitenlandse voorwerpen, water en toegang, figuur 3 - test opstelling voor het bepalen van de bescherming tegen verticale waterdruppels (druppelapparaten); graden van bescherming tegen water 1 en 2, figuur 4 - test opstelling voor het bepalen van de bescherming tegen plonswater en waternevel (wartelbuis); graden van bescherming tegen water 3, 4 en 4K.

IP codeelementen en het betekenen:

Beproevingsomstandigheden:

IPX1:

De test wordt gemaakt met een apparaat dat een eenvormige stroom van waterdalingen over het gehele gebied van de bijlage veroorzaakt.

De draaischijf waarop de bijlage wordt geplaatst heeft een omwentelingssnelheid van 1 r/min en de excentriciteit (afstand tussen draaischijfas en specimenas) is ongeveer 100 mm.

De duur van test is 10 min.

IPX2:

De bijlage wordt getest voor 2,5 min in elk van vier vaste posities van schuine stand.

Deze posities zijn 15° aan beide kanten van de verticaal in twee wederzijds loodrechte vliegtuigen (zie figuur 3b)).

De totale duur van de test is 10 min.

IPX3:

De oscillerende buis wordt voorzien van nevelgaten over een boog van 60° één van beide kant van het middelpunt. De steun wordt niet geperforeerd.

De te testen bijlage wordt geplaatst op het middelpunt van de halve cirkel. De buis wordt veroorzaakt om door een hoek van 1 20°, 60° aan beide kanten van de verticaal, de tijd voor één volledige schommeling die (2 × 1 20°) te oscilleren ongeveer 4 s en de testduur die 5 min. zijn zijn.

De bijlage wordt dan gedraaid door een horizontale hoek van 90° en de test wordt voortgezet voor nog eens 5 min.

De maximum aanvaardbare straal van de oscillerende buis is 1 600 mm.

De waterdruk wordt aangepast om het gespecificeerde leveringstarief te geven. De druk zal om dit leveringstarief te bereiken in de waaier van kPa 50 aan kPa 150 zijn. Het zou tijdens de test constant moeten worden gehouden.

De testduur is 1 min/m2 van de berekende oppervlakte van de bijlage (exclusief om het even welke opzettende oppervlakte), met een minimumduur van 5 min.

IPX4:

De oscillerende buis heeft nevelgaten meer dan geheel 1 80“ van de halve cirkel. Het totale stroomtarief wordt aangepast zoals die in lijst 9 wordt gespecificeerd en met een stroommeter gemeten.

De buis wordt veroorzaakt om door een hoek van bijna 360°, 180° aan beide kanten van de verticaal, de tijd voor één volledige schommeling die (2 × 360°) te oscilleren ongeveer 12 s. zijn.

De duur van de test is 10 min.
