IEC60598 waterdicht Testend Systeem

1000×600mm, klantgericht

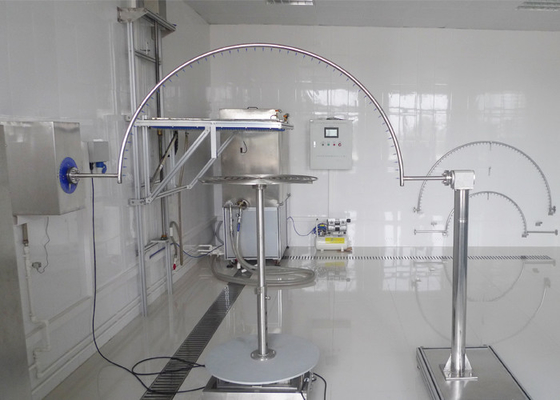

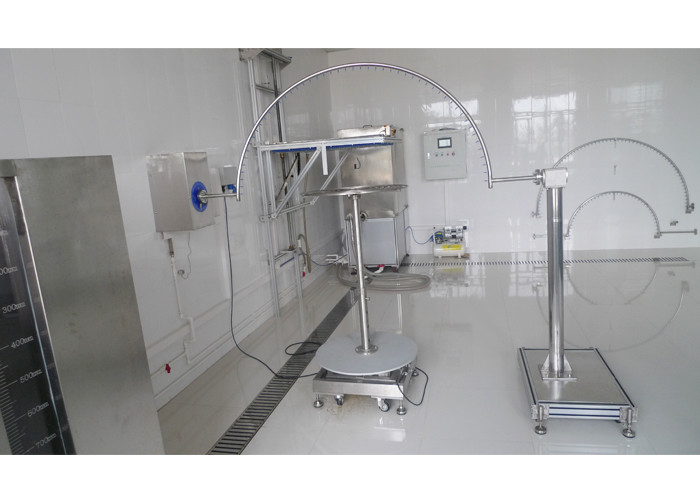

2. Oscillerende buizen voor de test van IPX3 en IPX4-

De standaardconfiguratie is R600, R800 en R1000, andere straal R200, R400, R1200, R1400, R1600mm zijn beschikbaar, gemaakt van roestvrij staal

IPX3: 4 s/time (2×120°);

IPX4: 12 s/time (2×350°);

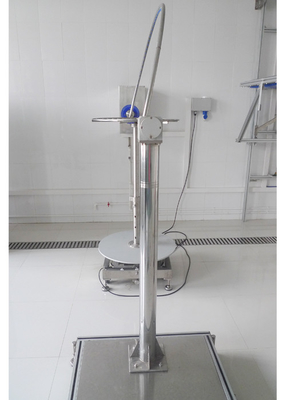

3. Nevelpijp voor de test van IPX3 en IPX4-

Uitwendige diameter: Ф102mm

sferische diameter: SФ75.5mm

121 gaten van Ф0.5mm;

1 gat op het centrum

binnencirkels 1 van 12 gaten bij 30°pitch

4 buitencirkels van 24 gaten bij 15°pitch

Bewegend schild-aluminium

Nevel pijp-messing

6. Watervoorziening (ook voor IPX7-onderdompeling) en elektrocontrolekabinet

(a) watervoorziening voor de waterdichte test van IPX1~IPX6

(b) IPX7-de test van de wateronderdompeling

(c) wateropslag voor IPX8-de test van de waterstrakheid

(d) automatische controle voor het gehele waterdichte materiaal

Het is van toepassing op wateropslag van test van de het waternevel van IPX5~IPX6 de sterke, waterinjectie van IPX8, IPX7-onderdompeling

Volume: 1000L

Afmeting: L1000mmXW1000mmXH1000mm

Observatievenster: gehard glasvenster

De afmeting van het observatievenster: W200mmXH1250mm

Dieptemaat: roestvrij staal

De hoogte van de dieptemaat: 1300mm, nauwkeurigheid 1mm

Vloeibare niveaucontrole: vlotterschakelaar + overstromingspijp

Stroomopsporing: het stroomsignaal koppelt door elektronische debietmeter terug

Stroom die plaatsen: reeks op touch screen

Temperatuuropsporing: PID

Controlemechanisme: PLC

Controlefunctie: constante temperatuurwatervoorziening, constante stroomwatervoorziening, constante drukwatervoorziening, en de controle van de testtijd.

Beschermingsfunctie: lekkagebescherming, overbelastingsbescherming, kortsluitingbescherming

Het opheffen afstand: 0~1250mm

Steunafmeting: L1000mmXW1000mm

Het gewicht van de steunlading: 50Kg
