Merknaam: | HeJin |
Modelnummer: | N-F-1 |
Moq: | 1 reeks |
Prijs: | Negotiatable |
Betalingsvoorwaarden: | L/C, T/T |
Toeleveringsvermogen: | 10 vastgesteld /month |

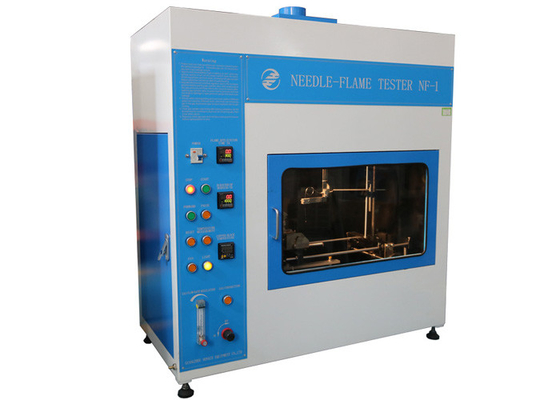

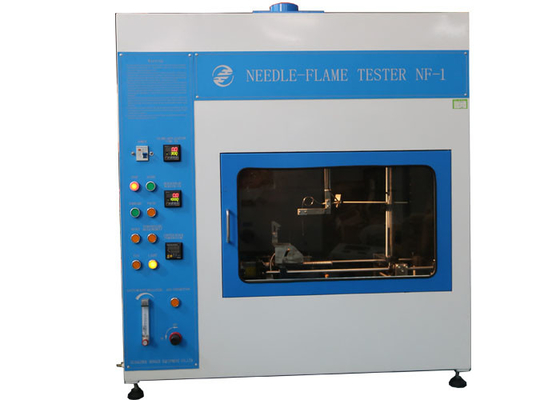

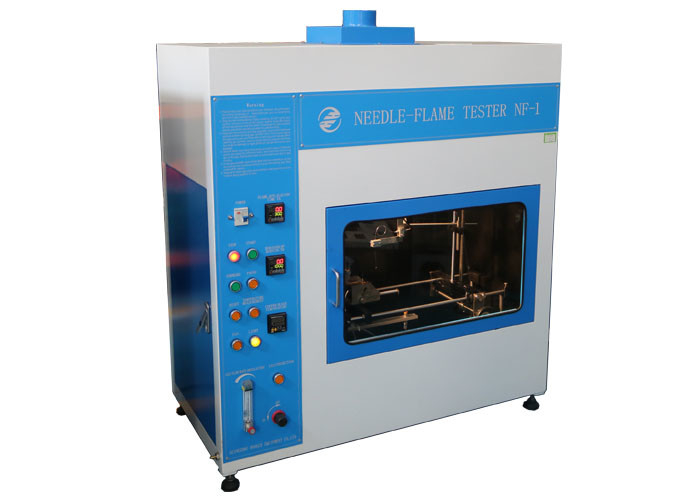

Iec60695-11-5 brandbaarheid het Testen Materiaal naald-Vlam Meetapparaat met Elektrocontrole en Knoopverrichting
Norm:
Het Brandgevaar van CEI 60695-11-5 het testen – Deel 11 -5: Testvlammen – naald-Vlam testmethode – Apparaten, bevestigende testregeling en begeleiding.

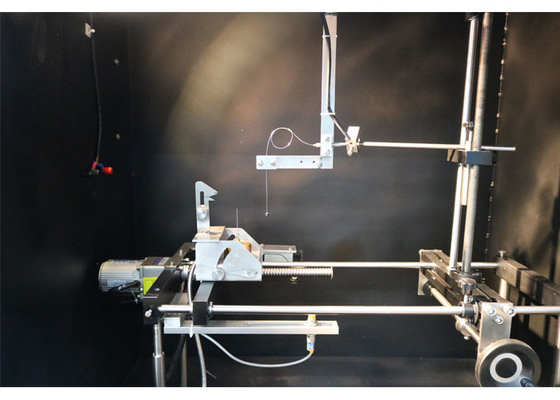

Beschrijving van de testapparaten:
De brander zal om de testvlam te produceren bestaan uit een buis minstens 35 mm lang met droeg van 0,5 mm ± 0,1 mm en een buitendiameter die 0,9 mm niet overschrijden.
De brander wordt voorzien van butaan of propaangas die een zuiverheid van minstens 95% hebben. Er zal geen lucht zijn die aan de branderbuis wordt toegelaten.
Met de as van de brander in de verticale positie, wordt de gaslevering aangepast zodat de lengte van de vlam 1 2 mm ± 1 mm is, wanneer bekeken in onderworpen licht tegen een donkere achtergrond (zie Figuur 1 a). De vlam zal worden bevestigd gebruikend de apparaten en de procedure die in Bijlage A. worden gedetailleerd. De testtijd voor de temperatuur zal om van 1 00 °C ± 5 °C tot 700 °C ± 3 °C te stijgen 23,5 s ± 1,0 s. zijn.
Laboratoriumfumehood/de kamer zal een binnenvolume van minstens 0,5 m3 hebben. De kamer zal een trekking-vrij milieu, terwijl het toestaan van normale thermische omloop van lucht voorbij het testspecimen verstrekken. De kamer zal observatie van de wordt uitgevoerd test toelaten. De binnenoppervlakten van de muren zullen van een donkere kleur zijn.
Voor veiligheid en gemak, is het wenselijk dat deze bijlage (die volledig kan worden gesloten) met een extractieapparaat, zoals een uitlaatventilator wordt gepast, om producten van verbranding te verwijderen, die giftig kunnen zijn. Het extractieapparaat zal tijdens de test worden uitgezet en onmiddellijk zal aangezet worden nadat de timingsmetingen zijn gemaakt. Een positieve sluitende demper kan worden vereist.
Parameters:
ParametersModel | N-F-1 | N-F-2 (Touch screen) |
Het werk voltage | 220V/50Hz | 220V/50Hz |
De wijze van de controleverrichting | Elektrocontrole, knoopverrichting | PLC controle, het touche screenverrichting van de 7 duimkleur, met infrarode afstandsbediening |
Combustor | Binnenboreφ0.5mm ± 0.1mm, OD ≤φ0.9mm, L ≥ 35mm, roestvrij staal | |
Gascategorie | Butaan of propaangas die een zuiverheid van minstens 95% hebben (kan het gebottelde lichtere gas gebruiken) | |
Hoogte van de vlam | regelbare 12±1mm (met de maat van de vlamhoogte) | |
Vlam het verwarmen vereiste | Van 100°±5°C aan 700°±3°C, tijd voor standaardwaarden binnen 23.5S±1S | |
Verbrandingshoek | Schuine stand 45° (het testen) of verticaal (wanneer de hoogte van de vlam aanpas) | |
Dienblad | Een laag van zijdedocument (12~30g/m ³) is behandeld op de 10mm dikke pijnboomraad, met een afstand van 200±5mm onder de teststeekproef | |
Tijdopnemer/aanhoudende verbranding | 0-9999X0.1S | |
Temperatuur die afstand meten |
De afstand tussen het hoogste centrum van de brander en de teststeekproef: 8±1mm |
|
Temperatuurkaliberbepaling |
Temperatuur die koperhoofd meten: Φ4±0.01mm, gewicht: 0.58±0.01g |
|
Temperatuurthermokoppel: Het Amerikaanse originele Omega φ0.5 van het pantser van de nikkel-chromium/nikkel k-Thermokoppel aluminiumdraad, temperatuurweerstand 1100° |
||
Temperatuur die afstand meten: 6±0.5mm | ||
De controle van het luchtvolume | De vlamhoogte kan worden aangepast door de stroommeter aan te passen | |
Testprocedure | Automatische controle, onafhankelijke uitlaat | |
Verlichting | Rust met verlichting in de testkamer uit, met controle | |
Testkamer en dimensies | >0,5 kuberen, zwarte yogonachtergrond, met uitlaatventilator, grootte: 1100*550*1200mm, gewicht: 130kg |
