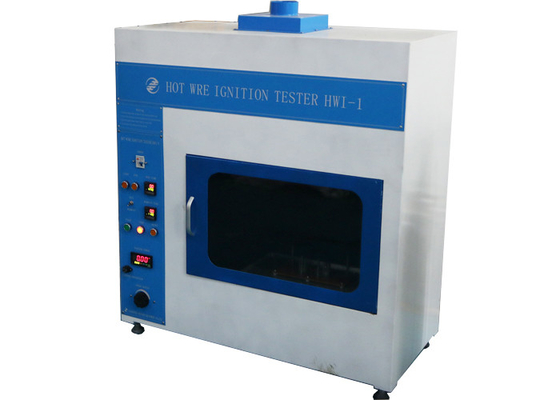

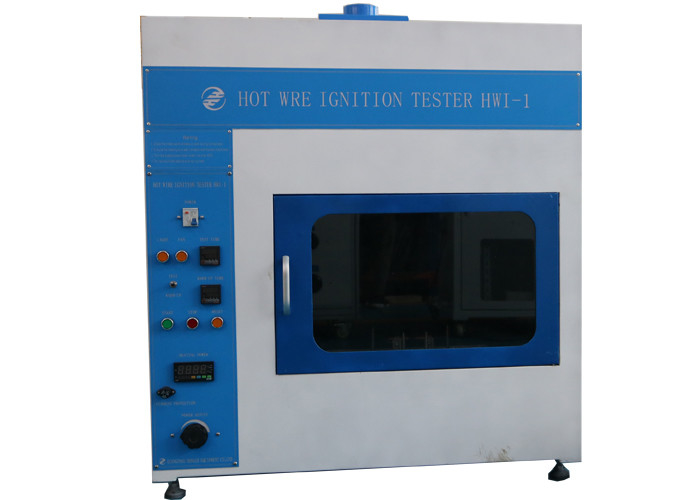

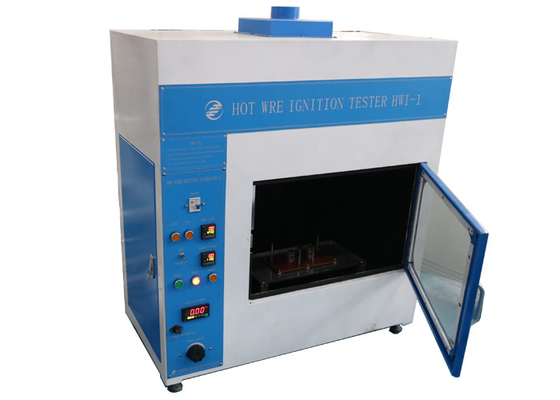

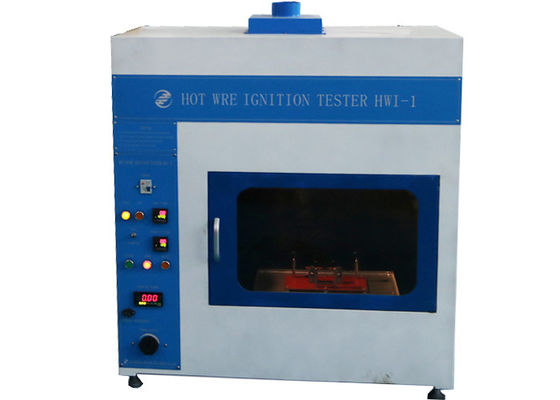

Iec60695-2-20 heet het Meetapparaatbrandbaarheid van de Draadontsteking het Testen Materiaal

Productomschrijving

Iec60695-2-20 brandbaarheid het Testen de ontstekingsmeetapparaat van de Materiaal Heet draad met Elektrocontrole

Norm:

Iec60950-1 apparatuur voor informatietechniek – Veiligheid – Deel 1: De algemene test van de de draadontsteking van de vereistenbijlage A.4 Hete;

Iec60947-1 zwakstroommechanisme en controlgear – Deel 1: Test van de de draadontsteking van de algemene regelsbijlage M M.1 de Hete (HWI);

Iec60695-2-20 brandgevaar het testen — Deel 2: Het gloeien/Hete draad gebaseerde testmethodes — Sectie 20: Ignitabilitytest van de heet-draadrol aangaande materialen.

Beschrijving van testapparaten:

De steekproef zal in een inrichting die twee ondersteunende apart geplaatste posten 70 mm verstrekt om het testspecimen in een horizontale positie te steunen, bij een hoogte van 60 mm boven de bodem worden vastgemaakt van de kamer, in het benaderende centrum van de testkamer (zie Figuur M.1).

250 mm ± 5 mm-lengte van niCr-Draad (80% nikkel, 20% chromium, vrij ijzer) ongeveer 0,5 mm-diameter en het hebben van een koude weerstand van ongeveer 5,28 Ω/m en een lengte-aan-massa verhouding van 580 m/kg zal worden gebruikt. Voorafgaand aan het testen, zal de draad in een rechte lengte met een veranderlijke bron van macht worden verbonden die wordt aangepast om een machtsdissipatie van 0,26 W/mm in de draad voor een periode van 8 s aan 1 2 s. te veroorzaken.

Na het koelen, zal de draad rond een steekproef worden verpakt om vijf volledige draaien te vormen apart uit elkaar geplaatst 6,35 mm ± 0,05 mm. Een windende inrichting zal worden gebruikt, die uniform de draad in het centrumgedeelte van de steekproef met een het winden kracht van 5,4 N ± 0,02 N. zal plaatsen.

De einden van de draad zullen met de veranderlijke krachtbron worden verbonden.

De capaciteit van de leveringskring zal volstaan om ononderbroken lineaire 48 Herz te handhaven aan 62 Herz-machtsdichtheid van minstens 0,31 W/mm over de lengte van de verwarmerdraad bij of dichtbij de factor van de eenheidsmacht. De machtsdichtheid van de leveringskring bij zal 60 A en 1,5 V benaderende 0,3 W/mm zijn. Het zal mogelijk zijn om het machtsniveau aan te passen, regelmatig en onophoudelijk en de macht te meten aan binnen ± 2%.

Parameter:
