IEC60529 gang in Figuur 2 de Testkamer van het Zandstof voor de Test van IP5X IP6X

Merknaam:	HeJin
Modelnummer:	HH0810A
Moq:	1 reeks
Prijs:	Negotiatable
Toeleveringsvermogen:	10 reeks per Maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

calibration certificate (cost additional)

Productnaam:

Zand en Stofmateriaal

Norm:

IEC60529

Controlemechanisme:

Touch screencontrole

Functie:

Stofdicht Testmateriaal

Verpakking Details:

triplex

Markeren:

Figuur 2 de Testkamer van het Zandstof

IEC60529 gang in Testkamer

IEC60529 de Testkamer van het zandstof

Productbeschrijving

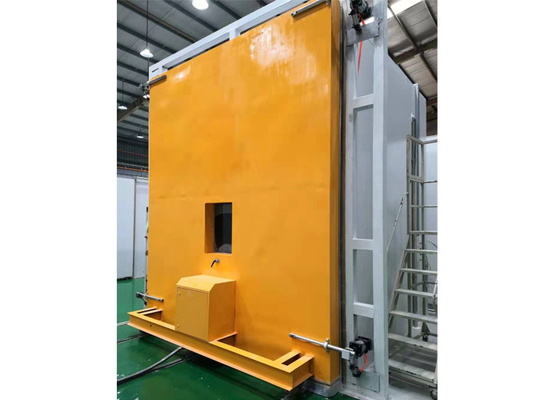

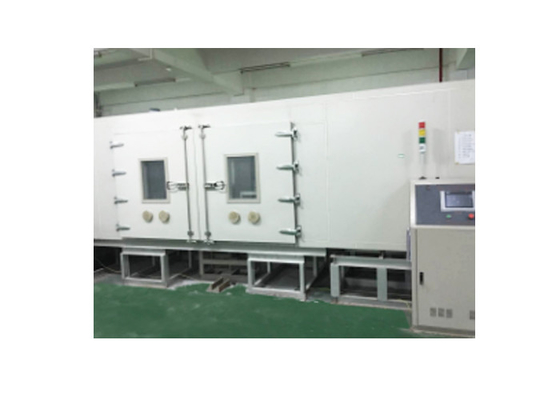

IEC60529 figuur 2 IP het Zand van het Testmateriaal en de Kamer van de Stoftest voor het in-Type van de Testgang van IP5X IP6X

1. Productoverzicht
Doel	De stofdichte/testkamer is van toepassing op stofdicht van diverse delen, met inbegrip van automobiele lampen, instrumenten, elektrostoflakens, sturende systemen, deursloten, motoren, enz.
Kenmerk	Leef de test van de stofweerstand van automobiele delen, elektrodelen en andere delen na Stofdichte en stofdichte test overeenkomstig drijvend type Stof overeenkomstig jis-D-0270-f2 Het digitale plaatsen, gemakkelijke verrichting en onderhoud
Voldoe aan de norm	IEC60529 graden van bescherming door bijlagen (IP code die) worden geboden
Steekproefgewicht	Totaal gewicht minder dan 3T
2. Productspecificaties
Productmodel	HH0810A
Studiogrootte	(Klantgerichte) D4500mm×W2500mm×H3500mm
Volume	40 m3
Grensdimensie	D5000mm×W3200mm×H4550mm (Dit is de vooraf ingestelde grootte. De daadwerkelijke grootte is lichtjes verschillend. Als er een grens op de plaats is, gelieve te verklaren vooraf)
3. Technische indicatoren
Testomgevingvoorwaarden	De omgevingstemperatuur is + 10 ℃, relatieve vochtigheid ≤ 85%, luchtdruk: 86-106kpa
Teststof	Droog talkpoeder dat door de zeef van 75μm en de vierkante zeef van draaddiameter 50μm kan gaan.
Stofconcentratie	2~4kg/m3 (Stofconsumptie)
Toelaatbare temperatuurwaarde	RT+10℃~60℃
Cyclus van de stof de blazende controle	(Regelbaar) 1s~99h
Timing van testtijd	(Regelbaar) 1s~999h
Schoktijd	(Regelbaar) 1S~99H
De snelheid van de luchtstroom	Het zal kunnen ervoor zorgen dat het teststof gelijk en langzaam op de teststeekproef regelt, en de maximumwaarde zal geen 2m/s overschrijden
4. Structuur
Structurele lay-out	Het materiaal keurt de methode van assemblage ter plaatse van walk-in opslagplaat goed, en de structuurlay-out is ruwweg verdeeld in: kamerstructuur, het systeem van de stofinzameling, stof blazend systeem, controlesysteem, enz.
Laboratoriumlichaam	Pakhuismateriaal: milieuvriendelijk en flame-retardant stijf die polyurethaanschuim met dikte van 100mm, op plaats wordt geassembleerd; Buitenmuurmateriaal: melkachtige witte staalplaat Binnenmuurmateriaal: SUS304 roestvrij staalplaat Het verzegelen: de verbinding wordt verzegeld met het ingevoerde gel van het glaskiezelzuur, dat tegen de corrosie van de siliciumolie bestand is; Thermische isolatiemateriaal: milieuvriendelijk flame-retardant stijf polyurethaanschuim met een dikte van ongeveer 100mm, sterke thermische isolatieprestaties
Kamerbodem	Bij de bodem is de eenheidsruimte, met inbegrip van het grondplaatnet van het ruimtelichaam, gidsspoor voor lading, de trechter van de stofinzameling, vibrator, ventilator, het onderstel van het kanaalstaal, enz. Lagercapaciteit: totale lagercapaciteit bij de bodem > 3T
Poort	Poort: de hand dubbele scharnierende deur, de grootte van deur het openen is 1800 × 2800 mm; de deur verzegelende strook heeft sterke het verouderen weerstand en van de stofstrakheid weerstand. Observatievenster: elke poort is uitgerust met een venster van de glasobservatie, is de grootte ongeveer hoge 500mm brede × 650mm. Een handstofschraper is geïnstalleerd om de testsituatie van de steekproef in de doos waar te nemen.
Verlichtingsinstallatie	Twee reeksen van vochtig bewijs en de explosiebestendige lampen zijn geïnstalleerd op de bovenkant van de ruimte, en de schakelaar wordt gecontroleerd op het controlebord.
Het saldo van de drukhulp	Één haven van het druksaldo om de druk van de hogere luchtdoos te hoog het zijn te verhinderen en stof van uit het lekken
5. Stofinzameling en blazend systeem
Stof die trechter verzamelen	Uitgerust met zes kegelvormige die trechters van de stofinzameling van roestvrij staal worden gemaakt, die zich dichtbij het slaggat van de binnendoos verzamelen wanneer het stof valt, en uitgerust met periodieke vibrator en stoflossingshaven, kan het stof worden genomen wanneer de machine wordt tegengehouden.
Vibrator	De sterke vibrator, de regelbare trillingstijd en de periode, maken het stof aan de binnenmuur in bijlage aan de bodem van kegeltrechter vallen, maken de stofconcentratie eenvormig
Stof het blazen methode	Het zandstof in de trechter van de stofinzameling wordt geblazen in de testruimte door de stofventilator bij de hogere luchtafzet van de kant van de testruimte voor de test van het zandstof
Stoffiltratie	De filter van het precisiestof, filterzak, brengt de druk binnen en buiten de doos in evenwicht
Stofventilator	om aan de stof het blazen vereisten van de gehele ruimte te voldoen, zijn 6 reeksen high-power middelgrote drukventilators uitgerust. De ventilators drijven het stof van een bepaalde concentratie aan het testvoorwerp, en de richting van de luchtstroom is neer van tot.
Stof het drogen	Installeer het verwarmen ring voor de pijp van de stofafzet om stof te drogen en te recycleren De wijze van de verwarmercontrole: gelijke de breedteaanpassing zonder contact van de periodeimpuls, SSR (relais in vaste toestand)
Schematisch diagram van stof het blazen
Het verwarmen ontvochtiging	Keur roestvrij staal 304 het verwarmen apparaat, hitte goed en ontwater om het stof droog te houden
6. Controlesysteem
Controlemechanisme	Controlemechanisme: 7 duim LCD, touch screen programmeerbaar controlemechanisme Vertoning: Van de de kleurenvertoning van TFT ware resolutie 800 × 600; vertoningstemperatuur, druk, testtijd, enz. Verrichtingswijze: programmawijze en vaste wijze; Programmacapaciteit: 999 programma's, elk programma heeft een maximum van 999 stappen, kunnen 999 cycli worden geplaatst, en de programma's kunnen worden verbonden; Tijd die plaatsen: plaats willekeurig binnen 999h69m59s, en controleer afzonderlijk de het drijven stoftijd, de trillingstijd en vacuümtijd; Hulpfuncties: het heeft mens-machine dialoogfunctie, die door standaardrs232-communicatie interface kan worden uitgebreid om ver toezicht op materiaal, facultatieve netwerkinterface (LAN), foutenalarm en oorzaak te realiseren, verwerkend snelle functie; macht-van beschermingsfunctie, functioneren de timingsfunctie (automatisch begin en einde), de foutenvertoning en de zelfdiagnose: het handboek van het noodsituatieoplossen van problemen, onderhoudshandboek; Het registreren functie: de testtijd van de geheugenaccumulatie;
temperatuurmeting	Pt100 Platinaweerstand
Elektrische actuator	De elektrocomponenten zoals relais en schakelaars zullen ingevoerde merken zoals Schneider en OMRON of bekende binnenlandse merken zijn om betrouwbare verrichting en waarborglevensduur te verzekeren
7. Andere configuraties
Vacuumizingsapparaat	2 reeksen onafhankelijke vacuumizing apparaten; het maximumstroomtarief is over 1L/min, en de regelbare druk is minstens 2KPa Met inbegrip van drukmaat, vacuümpomp, luchtfilter, druk regelend die drietal, verbindingspijp (aan 3 reeksen pijpen van de luchtextractie wordt aangesloten) Vacuümgraad: 2KPa (20mbar)
Testgat	Twee reeksen van ¢ 50mm testen gaten, met inbegrip van één stop van het kiezelzuurgel met hoge corrosieweerstand en de stofstrakheid, wordt verstrekt voor het gemak van gebruikers aan macht op teststeekproeven
Contactdoos	De contactdoos van het stofbewijs (eenfasige 220V/10kW) 1 reeks, (380V/60kW in drie stadia) 1 reeks, (met inbegrip van voedingtoegang, onafhankelijke controle)
Vervangstukken	De grootte van het talkpoederdeeltje < 75um="">

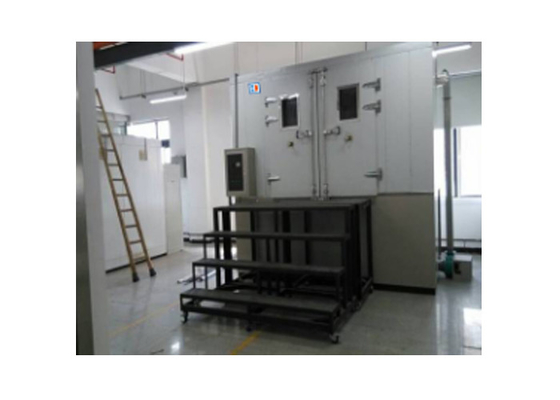

Stappen	Uitgerust met een reeks beweegbare die stappen van metaal worden gemaakt om personeelstoegang tot het laboratorium te vergemakkelijken
8. Het apparaat van de veiligheidsbescherming
Materiaalveiligheid	Machtsoverbelasting, kortsluitingbescherming, die bescherming, voltagebescherming aan de grond zetten Herinnering van het verliesbescherming en alarm van de motorfase
9. De dienstvoorwaarden (de gebruiker zal de volgende voorwaarden waarborgen en zal de overeenkomstige verbinding voltooien)
Installatieplaats	De grond van het parterregebouw is vlak, en de neiging van het standpunt van de materiaalinstallatie is niet meer dan 1 ° De capaciteit van het grondlager is niet minder dan 2500kg/m2 De plaats is goed - geventileerd met drainagesysteem. Geen sterke trilling rond het materiaal Geen sterk elektromagnetisch veld rond het materiaal Geen ontvlambaar, explosief, corrosief substanties en stof rond het materiaal Juiste gebruik en onderhoudsruimte rond het materiaal
Gebied	Binneninstallatie
Milieuvoorwaarde	Temperatuur: 10 ℃ ~ 35 ℃ Relatieve vochtigheid: ≤ 85% Luchtdruk: 86kpa ~ 106kpa
Voedingvereisten	Voltage en frequentie: Draad vier in drie stadia van AC380V ± 10% 50Hz ± 10% + beschermende gronddraad De grondweerstand van beschermende gronddraad is minder dan 4 Ω Machtsschakelaar: de gebruiker moet de lucht of de machtsschakelaar van overeenkomstige capaciteit voor het materiaal bij de installatieplaats vormen, en de schakelaar moet onafhankelijk voor het materiaal worden gebruikt; de messenschakelaar of de machtscontactdoos zijn belemmerd; de schakelaar is niet meer dan 2 meters vanaf het materiaal Machtscapaciteit: gevormd volgens geïnstalleerde macht, over 15kw
De vereisten van het opslagmilieu	Wanneer het materiaal niet werkt, zal de omgevingstemperatuur binnen 0 ℃ worden gehouden ~ + 45 ℃ en zal gehouden worden droog.
