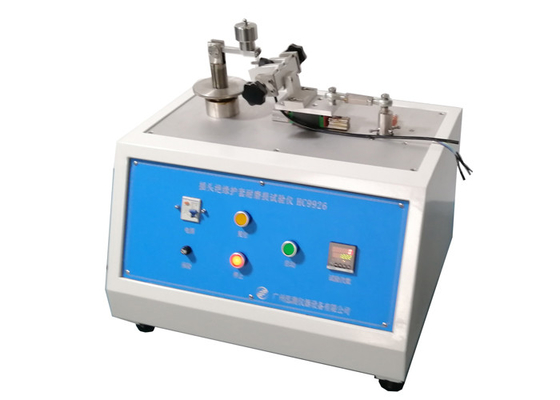

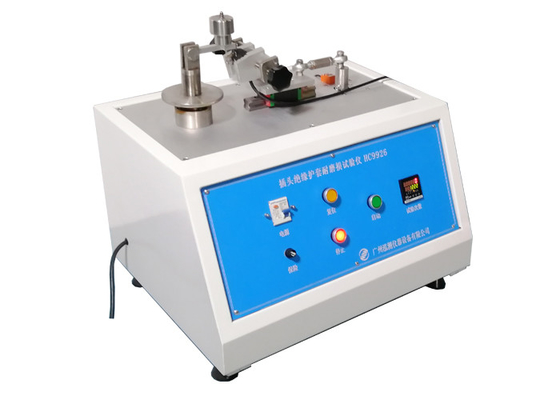

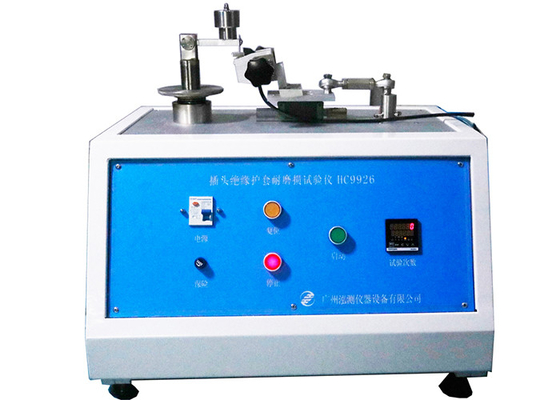

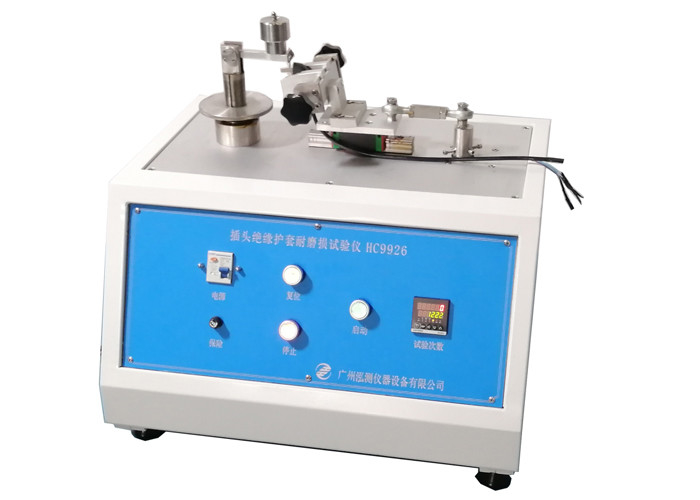

4N van de de Contactdoostest van de ladingsstop het Materiaalstop Pin Abrasion Tester

Van het de Testmateriaal van de stopcontactdoos de Isolatiekokers de Apparaten van de de Schuringstest van Stopspelden

Norm:

CEI 60884-1 2013 ‚Stoppen en contactdoos-afzet voor huishouden en gelijkaardige doeleinden -- Deel 1: Algemene vereisten‘ clausule 24,7

Standaardbeschrijving:

De stopspelden van het isoleren van kokers worden voorzien worden onderworpen aan de volgende test met behulp van een apparaat zoals aangetoond in figuur 28 die.

Het testapparaat bestaat uit een horizontaal geschikte straal, die over zijn middelpunt wordt gedraaid. Een korte lengte van staaldraad, 1 mm in diameter en de neiging in een u-Vorm, de basis van U die recht, zijn stijf in bijlage, op beide einden, aan één eind van de straal, zodat de rechte deelprojecten onder de straal en zijn parallel met de as van de straalspil zijn.

De stop wordt gesteld door een geschikte klem in zulk een positie dat het rechte deel van de staaldraad op de stopspeld rust, loodrecht aan het. De speldhellingen naar beneden schuin van 10° aan horizontaal.

De straal wordt geladen zodat de draad een kracht van 4 N op de speld uitoefent.

De stop wordt bewogen achteruit en forwards in een horizontale richting in het vliegtuig van de as van de straal, zodat de draadoneffenheden langs de speld. De lengte van de zo geschuurde speld is ongeveer 9 mm, waarvan ongeveer 7 mm over de isolerende koker is. Het aantal bewegingen is 20 000 (10 000 in elke richting) en het tarief van verrichting is 30 bewegingen per minuut.

De test wordt gemaakt op één speld van elk specimen.

Toepassing:

Dit apparaat is gebruik voor test de sterkte van de schuringsweerstand van isolatiekoker van stopspelden

Teststeekproef:

Isolatiekoker van stopspelden. De Testmateriaal van de stopcontactdoos

Eigenschap:

Het apparaat bestaat uit een horizontale plaatsing van de straal en de lineaire beweging van de inrichtingszetel, waarin, de straaleinden met diameter 1mm korte staaldraad in een U-vormig hoofd (u-vorm van verticaal twee vast op de straal) wordt gebogen, draad U-vormige bodem is 6mm lineair deel. Pers de 6mm zoom op de koker van de stopisolatie, de motoraandrijving de samen opzettende zetel van de boutklem om het vergelden beweging te doen afwisselend, uitvoerend de schuringstest aan isolatiekoker van stopspelden.

Parameters:
