Merknaam: | HeJin |
Modelnummer: | HJAP05 |
Moq: | 1 reeks |
Prijs: | Negotiatable |
Betalingsvoorwaarden: | T/T, L/C |
Toeleveringsvermogen: | 5 reeks per maand |
Het autoproefsysteem van de het Materiaaltrilling van de Delentest voor de Autotest van de Delenbetrouwbaarheid
Norm:
Het Milieu testen van CEI 60068-2-6 – Deel 2-6: Tests – Test Fc: (Sinusoïdale) trilling;
MIL-STD, DIN, ISO, ASTM, CEI, ISTA, GB, GJB, JIS, BS ENZ.
Toepassingen:
De trillingstest is een proces om één of ander deel of apparaat op te wekken of te schokken om zijn reactie in echt milieu waar te nemen. De trillingstest wordt wijd toegepast op vele gebieden, die zich van kringsraad, vliegtuig, schip, raket, raket, auto, huishoudapparaat en andere industrieproducten uitstrekken.
Automobieldelen en systemen - kwalificatie het testen. Het automateriaal van de Delentest
Elektronische assemblage, computerapparatuur het testen
Luchtvaartelectronica en het militaire hardware testen
Het satellietcomponent testen
Product en pakket het testen
Algemene spanning screenin
Parameter:

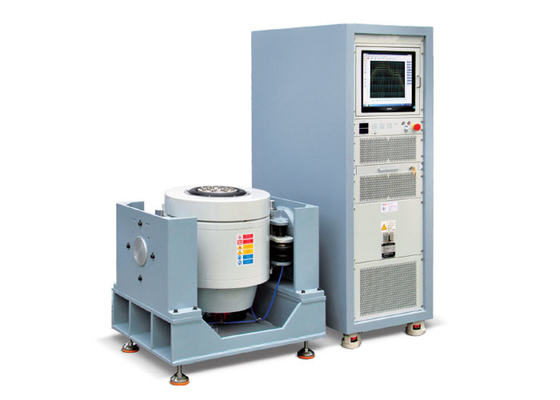

Parameters van de Eleltrodynamische schudbeker van VG300-40 | ||||
Max. sinuskracht | 300Kg.f piek (3kN) | |||
Max. willekeurige kracht | 300Kg.f r.ms (3kN) | |||
Max. schokkracht | 600Kg.f piek (6kN) | |||
Frequentiegebied | 1~4000Hz | |||
Max. verplaatsing | 38mm pp | |||
Max. snelheid | 2.0m/s. het automateriaal van de Delentest | |||
Max. versnelling | 100G (980 m/s2) | |||
Max. lading (sinus) F=M.A | ||||
5G (49 m/s2) | 10G (98 m/s2) | 20G (196 m/s2) | 30G (294 m/s2) | |
57kg | 27kg | 12kg | 7kg | |
Efficiënte lading | 120 kg | |||
De frequentie van de trillingsisolatie | 2.5 Herz | |||
Diameter van anker | Ф150 mm | |||
Massa van anker | 3kg | |||
Lijstschroef | 13×M8 | |||
LUF lekkage | <10gauss | |||
Toelaatbaar zonderling ogenblik | 300N.m | |||
Schudbekerafmetingen | 750×560×670 mm (Verticale lijst) | |||
Schudbekergewicht | Ongeveer 560Kg | |||
Amp3K de digitale versterker van de schakelaarmacht | ||||
Outputmacht | 4KVA | |||
Outputvoltage | 100V | |||
Outputstroom | 30A | |||
De console van de machtsversterker | 880 ×590 ×1680 mm | |||
Gewicht | 230KG | |||
Servobeschermingssysteem | ||||
Functioneert: | Temperatuur, luchtdruk, over--verplaatsing, overvoltage, te sterke intensiteit, ingevoerd onder-voltage, externe fout, controlevoeding, logicafout, ingevoerd faseverlies, enz. | |||
Digitaal trillingscontrolemechanisme | ||||
Hardwareconfiguratie: |
kanaleninput, 1 kanaaloutput Functie: Willekeurige sinus, Schok |
|||
Controlecomputer | 1 reeks | |||
Software | De Chinese/Engelse instructies worden verstrekt, en de software is beschikbaar voor tijd-domein en frequency-domain analyse, signaalbron en het bereikanalyse van de sinusfrequentie, enz. Het kan ook WORD testrapport, vertoning en opslagsignaal en gegevens automatisch produceren, en testende parameters en analysefunctie plaatsen. | |||
Besturingssysteem | Win7/10 | |||
LAB van de versnellingssensor |
Frequentiegebied: 0,3 tot 7000Herz Gevoeligheid: 30pC/g Temperatuurwaaier: -40℃ aan 160℃ |
|||
VT640 verticale lijst | ||||
Materiaal | Aluminiumlegering | |||
Afmeting | 400 X400 mm | |||
Bevestigend gat | M8 de duurzame en slijtvaste koker van de roestvrij staalschroef | |||
Frequentie van gebruik | 2000 Herz | |||
Gewicht | 15 kg | |||

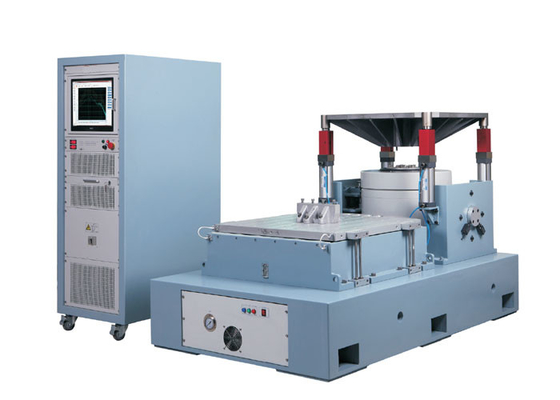

H00404 Horizontale misstaplijst | ||||
Materiaal | Aluminium-magnesium hard geanodiseerde legering met oppervlakte | |||
Afmeting | 400mm×400mm | |||
Bevestigend gat | M8 de duurzame en slijtvaste koker van de roestvrij staalschroef | |||
Frequentie van gebruik | 2000Herz | |||
Gewicht | 20KG | |||

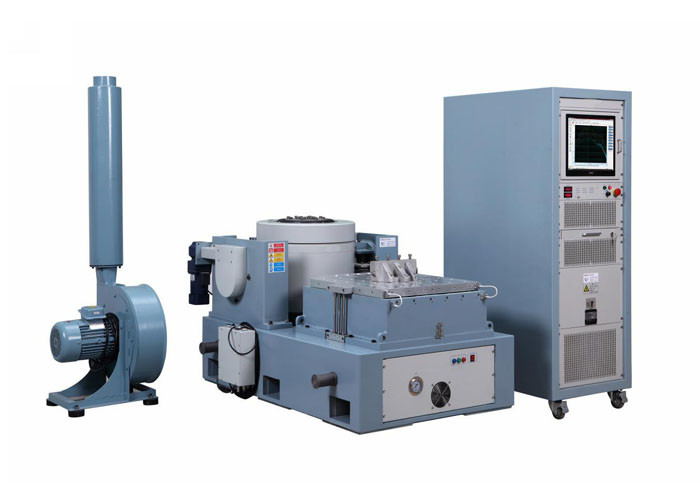

Bl-300 koelventilator (met inbegrip van knalpot) | ||||
Het koelen methode | Luchtkoeling | |||
Ventilatormacht | 1.1KW | |||
Stroomtarief | 1404m3/h | |||
Elektrovereiste | ||||
Macht | In drie stadia, 380V/50Hz, 15 KVA | |||
Grondweerstand | ≤4Ω |
