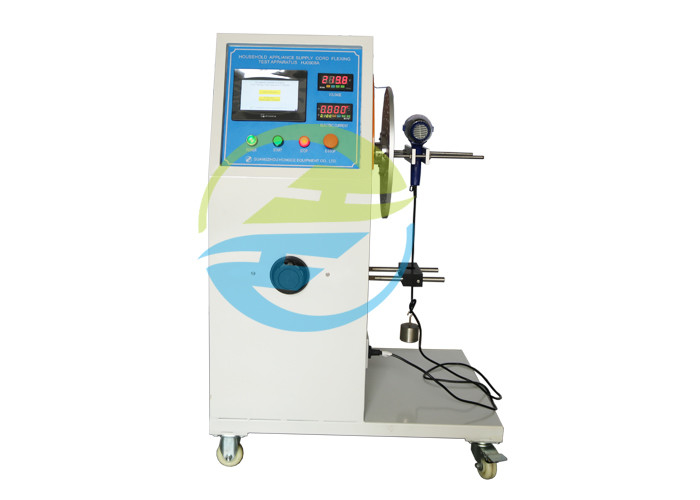

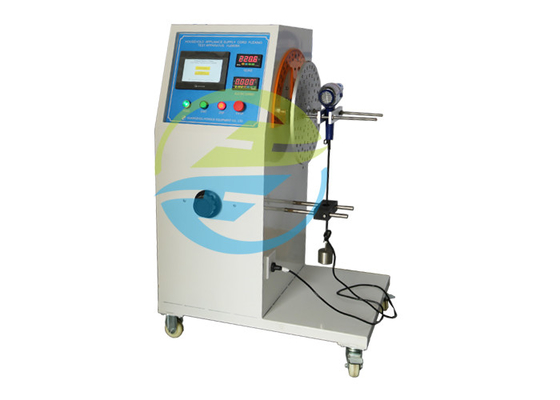

Van de de Kabelverbuiging van touch screencei 60335-1 van de Testapparaten Figuur 8

Van het de Testmateriaal van CEI 60335-1 van de de Kabelverbuiging van de Testapparaten Figuur 8

Norm:

Het Huishouden van CEI 60335-1 en gelijkaardige elektrische apparaten – Veiligheid – Deel 1: Algemene vereistenclausule 25,14, figuur 8.

Standaardbeschrijving:

De toestellen van een leveringskoord en dat worden voorzien worden bewogen terwijl in verrichting zal worden geconstrueerd zodat het leveringskoord tegen bovenmatige verbuiging voldoende beschermd is waar het het toestel dat ingaat.

NOTA 1 dit is niet op toestellen met automatische koordspoelen van toepassing die door 22,1 6 in plaats daarvan worden getest.

De naleving wordt gecontroleerd door de volgende test die op een apparaat die een oscillerend lid zoals aangetoond in Figuur 8 hebben wordt uitgevoerd.

Het deel van het toestel dat de inham openend omvat wordt bevestigd aan het oscillerende lid zodat, wanneer het leveringskoord bij het midden van zijn reis is, de as van het koord waar het de de koordwacht of inham ingaat verticaal is en door de as van schommeling overgaat. De belangrijkste as van de sectie vlakke koorden zal met de as van schommeling parallel zijn.

Het koord wordt geladen zodat de toegepaste kracht is

– 10 N, voor koorden die een nominaal gebied hebben die in dwarsdoorsnede 0,75 mm ² overschrijden;

– 5 N, voor andere koorden.

Afstand X, zoals aangetoond in Figuur 8, tussen de as van schommeling en het punt waar het koord of de koordwacht het toestel ingaan wordt, aangepast zodat wanneer de oscillerende lidbewegingen over zijn volledig gamma, koord en de lading de minimum zijbeweging maken.

Het oscillerende lid wordt bewogen door een hoek van 90° (45° aan beide kanten van de verticaal), het aantal verbuigingen voor typez gehechtheid die 20 000 en voor andere gehechtheid 10000 zijn. Het tarief van verbuiging is 60 per minuut.

NOTA 2 a-verbuiging is één beweging van 90°.

Het koord en zijn bijbehorende delen worden gedraaid door een hoek van 90° na de helft van het aantal verbuigingen, tenzij een vlak koord wordt gepast.

Tijdens de test, worden de leiders geleverd bij nominale spanning en met de geschatte stroom van het toestel geladen. De stroom wordt niet overgegaan door de het aanaarden leider.

CEI-Testmateriaal

Parameter:
