Figuur 1 60245-2 CEI-de Verbuigingsapparaten Constant Speed van het Testmateriaal 0,33 M/S

Figuur 1 de Verbuigingsapparaten Constant Speed van CEI 60245-2 van het Testmateriaal 0,33 m/s

Norm:

De geïsoleerde kabel-geschatte voltages van CEI 60245-1 ‚Rubber tot en met inbegrip van 450/750 v-Deel 1: Algemene vereisten‘ clausule 5.6.3.1;

Rubber van CEI 60245-2 het ‚isoleerde kabels - Nominale spanningen tot en met inbegrip van 450/750 V - Deel 2: Test methodes‘ clausule 3,1 en figuur 1;

Polyvinylchloride van CEI 60227-1 het ‚isoleerde kabels tot van nominale spanningen en met inbegrip van 450/750 V – Deel 1: Algemene vereisten‘ clausule spanning;

Polyvinylchloride van CEI 60227-2 het ‚isoleerde kabels tot van nominale spanningen en met inbegrip van 450/750 V – Deel 2: Test methodes‘ clausule 3,1 en figuur 1;

Van CEI 60065-1 ‚Audio, video en gelijkaardige elektronische apparaten – de veiligheidsvoorschriften‘ clausule 16.3b).

Toepassing:

Het verbuigingsapparaat is gebruik voor tests van mechanische sterkte van voltooide flexibele kabels.

Teststeekproef:

Voltooide flexibele kabels, flexibele koorden. CEI-Testmateriaal

Standaardbeschrijving:

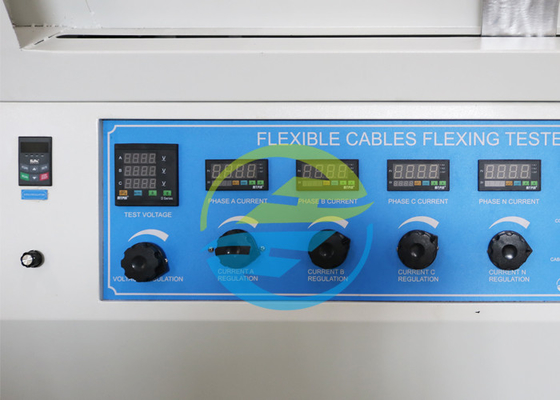

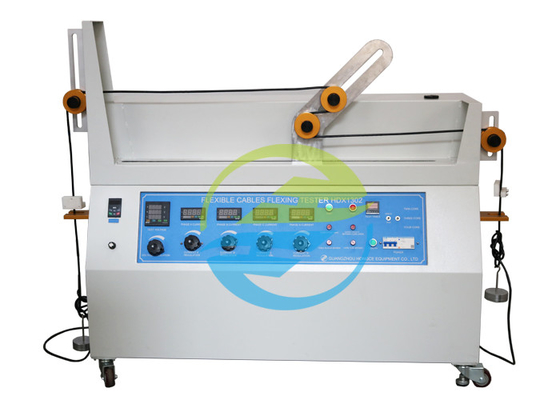

Deze test zal die met behulp van de apparaten worden uitgevoerd in figuur 1 worden getoond. Dit apparaat bestaat uit een drager C, een drijfsysteem voor de drager en vier katrollen voor elke steekproef van te testen kabel. De drager C steunt twee katrollen A en B, die van hetzelfde zijn

diameter. De twee vaste katrollen, op één van beide eind van de apparaten, kunnen van een verschillende diameter van katrollen A en B zijn, maar alle vier katrollen zullen zo geschikt worden dat de steekproef tussen hen horizontaal is. De drager maakt cycli (vooruit en achterwaartse bewegingen) over een afstand van 1 m bij ongeveer met constante snelheid van 0,33 m/s tussen elke omkering van de richting van beweging.

De katrollen zullen van metaal worden gemaakt en zullen hebben een halfronde gestalte gegeven groef voor cirkelkabels en een vlakke groef voor vlakke kabels. De beperkende klemmen D zullen worden bevestigd zodat de trekkracht altijd door het gewicht wordt toegepast waarvan de drager zich verwijdert. De afstand van één die klem beperken aan zijn steun, terwijl de andere klem op zijn steun rust, zal 5 cm-maximum bedragen.

Het drijfsysteem zal zijn dusdanig dat de drager regelmatig en zonder schokken draait wanneer het van één richting aan een andere omkeert.
