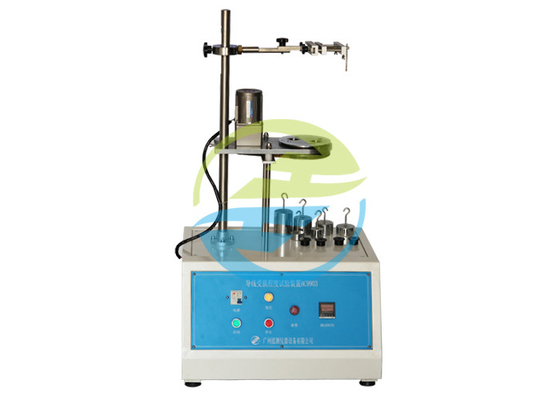

Van het de Testmateriaal van CEI van CEI 60069-1 van de Leiderdamage degree test de Apparatentarief 10 ± 2 R/Min

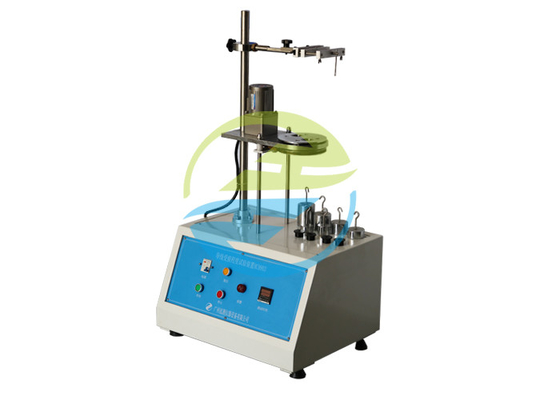

Testapparaat IEC 60069-1 Testapparatuur 10 ± 2 r/min

Standaard

IEC 60884-1 ¢Steckdekkers en stopcontacten voor huishoudelijke en soortgelijke doeleinden ¢ Deel 1: Algemene voorschriften ¢ punt 12.2.5, figuur 11

IEC 60669-1 ¢Schakelaars voor huishoudelijke en soortgelijke vaste elektrische installaties ¢ Deel 1: Algemene voorschriften ¢ punt 12.2.5, figuur 9

Standaardbeschrijving:

Terminals met schroefklem moeten zodanig zijn ontworpen en gebouwd dat zij de geleiders vastklemmen zonder onnodige schade aan de geleiders te veroorzaken.

De terminal wordt volgens figuur 11 in het testapparaat geplaatst en is voorzien van starre, vaste, gestreepte en/of flexibele geleiders.volgens tabel 3 eerst met de kleinste en vervolgens met de grootste nominale doorsnede, waarbij de klemschroeven of moeren worden gespannen met het koppel overeenkomstig tabel 6.

Wanneer er geen starre vaste geleiders zijn, mag de test alleen met starre vaste geleiders worden uitgevoerd.

De lengte van de testgeleider moet 75 mm langer zijn dan de in tabel 9 vermelde hoogte (H).

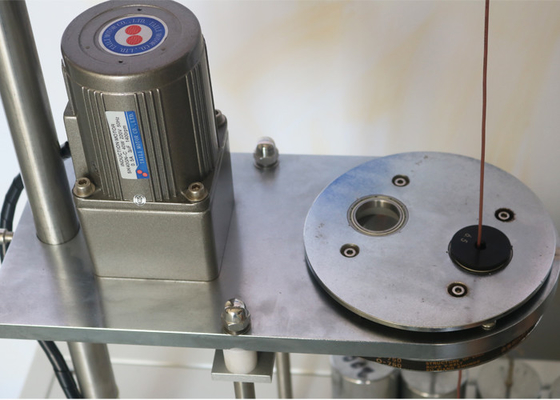

Het eind van de geleider wordt door een geschikte bus gehaald in een plaat die op een hoogte (H) onder de apparatuur is geplaatst, zoals aangegeven in tabel 9.De buizen zijn in een horizontaal vlak geplaatst, zodat de middellijn een cirkel met een diameter van 75 mm omvat., concentrisch met het middelpunt van de kleminrichting in het horizontale vlak; de plaat wordt vervolgens met een snelheid van (10 ± 2) r/min gedraaid.

De afstand tussen de mond van de klemeenheid en het bovenste oppervlak van de bus moet binnen ±15 mm liggen van de in tabel 9 vermelde hoogte.verdraaien, of rotatie van de geïsoleerde geleider.

Aan het eind van de geleider wordt een massa zoals gespecificeerd in tabel 9 opgehangen.

Tijdens de test mag de geleider niet uit de kleminrichting glijden of in de buurt van de kleminrichting breken, noch mag de geleider zodanig beschadigd raken dat hij ongeschikt is voor verder gebruik.IEC-testapparatuur

De test moet worden herhaald met starre vaste geleiders, indien deze bestaan, indien de eerste test met starre strenge geleiders is uitgevoerd.

Parameter:
