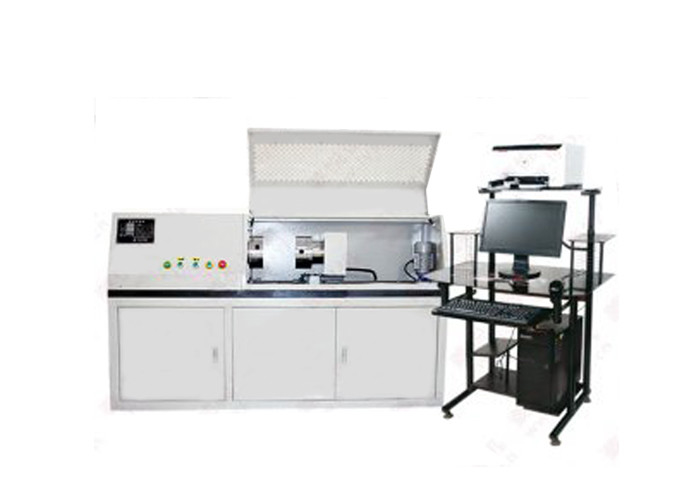

De autotest van de de Machine Horizontale Mechanische Sterkte van de Delentorsie Testende

Productomschrijving

Auto van de de machinestijl van de delentorsie testende horizontale Mechanische de Sterktetest

Functieinleiding:

1. Delentorsie het testen de machine wordt gebruikt voor koppeling, katrol, spanner, drijfas, koppeling, dubbel massavliegwiel en andere soorten de autotest van de delentorsie.

2. De teststeekproef is geïnstalleerd tussen de regelbare ruimte van de inrichting, kan aan verschillende de torsie mechanische eigenschappen van testspecimens aanpassen.

3. Gebruikend de verrichting van de computercontrole, kan torsie, piekwaarde, Hoek, kromme en andere gegevensverzameling zijn.

4. De vertoning toont de de torsietijd, de torsie hoek-tijd en van de torsie-torsie krommen hoektest van de geteste delen.

5. Het kan de opslag van testgegevens realiseren, onderzoek, die testrapporten drukken.

Productie en inspectie normen:

JB/T9370-1999 „technische voorwaarden van de Torsie de testende machine“

GB2611-2007 „machine algemene technische Controlevereisten“

JIG269-2006 „Controleverordening van torsie het Testen Machine“

Modelselectie. Speciale vereisten:

LY- testende de machinereeks van de delentorsie: 10N·m, 20N·m, 50N·m, 100N·m, 200N·m, 500N·m 1000N·m, 2000N·m, 5000N·m, 10000N·m, 20000N·m (dit is het gemeenschappelijke model, kan worden aangepast). Mechanische Sterktetest.

Parameter1):

1. Stijl: horizontaal

2. Maximumtestkracht: 10N·m, 20N·m, 50N·m, 100N·m, 200N·m, 500N·m, 1000N·m, 2000N·m, 5000N·m, 10000N·m, 20000N·m (facultatieve multi-waaier)

3. De resolutie van de testkracht: 0.01N·m/0.1N·m

4. Nauwkeurige metingswaaier: 1%FS-100%FS

5. Relatieve fout die van testkracht op waarde wijzen: ≤+0.5%

6. Herhaalbaarheidsfout die van testkracht op waarde wijzen: ≤0.5%

7. Torsieresolutie: 1/+300000 (de hele tijd onveranderde resolutie)

8. Het Torquing richting: positieve en negatieve richting

9. Torsietoebehoren: (kan worden aangepast)

10. Testruimte: 0500mm (kan zijn gestegen)

11. Testsnelheid: stepless de snelheidsregelgeving van 0.01°-720°/min

12. De grootte van de testmachine: ongeveer 2000*600*1200 mm (kan worden aangepast)

13. Verschijning: aan GB/T2611-vereisten zou moeten voldoen

14. Volledigheid: voldoe aan de standaardvereisten

15. Beschermingsfunctie: de het testen machine heeft de functie van de overbelastingsbescherming

16.Testing machineniveau: 0,5 /1

Parameter2):
