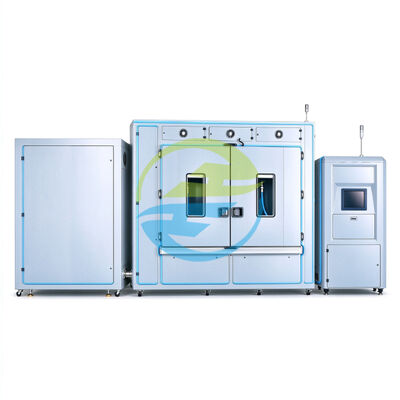

Testbank voor de thermische cyclus van een radiator voor het testen van de duurzaamheid van koelmiddelen bij warmte en koude bij -40°C tot 130°C, instelbaar temperatuurbereik en 0,1-0,6 MPa instelbare druk

Automotive Radiator Thermische Cyclus Testbank voor Koelmiddel Hete en Koude Duurzaamheidstests

Productoverzicht

Automotive radiatoren en warmtewisselaars moeten gedurende hun levensduur herhaalde koelmiddeltemperatuurveranderingen weerstaan. De Automotive Radiator Thermische Cyclus Testbank is ontworpen om fabrikanten en testlaboratoria te helpen de duurzaamheid van componenten te evalueren onder gecontroleerde omstandigheden van circulatie van hete en koude vloeistoffen.

Met een configureerbaar mediumtemperatuurbereik van -40°C tot 130°C, een testdrukbereik van 0,1–0,6 MPa en een debiet van 10–100 L/min, ondersteunt dit systeem een verscheidenheid aan automotive radiator thermische cyclus toepassingen. Ontwikkeld en vervaardigd door HeJin, kan de apparatuur worden geconfigureerd volgens de vereisten van het monster, de testprocedures en de toepasselijke industrienormen.

Productintroductie

De Automotive Radiator Thermische Schok Teststand is ontwikkeld voor thermische cyclus tests op compatibele automotive radiatoren en vloeistofgekoelde warmtewisselaar assemblages. Door een geselecteerd testmedium onder gecontroleerde temperatuuromstandigheden door het monster te laten circuleren, helpt het ingenieurs te evalueren hoe componenten reageren op herhaaldelijk verwarmen en koelen.

Tijdens voertuiggebruik worden radiatoren blootgesteld aan veranderende koelmiddeltemperaturen en circulatieomstandigheden. Herhaalde thermische uitzetting en krimp kunnen spanning veroorzaken op buizen, koppen, verbindingen, afdichtingen en verbindingsinterfaces. Thermische cyclus tests helpen fabrikanten potentiële zwakke punten te identificeren, productontwerpen te verbeteren en de duurzaamheid te verifiëren voordat producten naar de volgende validatiestap gaan.

Als onderdeel van het Auto Parts Test Equipment assortiment ondersteunt dit systeem configureerbare druk, debiet, mediumtemperatuur, cyclisfrequentie en testduur. Testomstandigheden kunnen worden ingesteld volgens de vereisten van de klant en de toepasselijke testprocedure.

HeJin biedt interne engineeringontwerpen en productie, waardoor klanten hun testdoelstellingen kunnen bespreken en een geschikte apparatuurconfiguratie kunnen bepalen voordat ze bestellen.

Productkenmerken

Breed Configureerbaar Temperatuurbereik

De temperatuur van het testmedium kan worden geconfigureerd binnen een bereik van -40°C tot 130°C. Dit biedt flexibiliteit voor automotive radiator testprogramma's die verschillende hete en koude bedrijfsomstandigheden vereisen.

Instelbare Koelmiddeldruk en Debiet

Het gespecificeerde drukbereik is 0,1–0,6 MPa, terwijl het debiet kan worden geconfigureerd van 10 tot 100 L/min. Deze parameters maken het mogelijk de testomstandigheden aan te passen aan het monster en de goedgekeurde testprocedure.

Herhaalbare Thermische Cycli

De apparatuur ondersteunt een temperatuurcyclisfrequentie van 3–15 cycli per uur. Het werkelijke cyclusprofiel, inclusief temperatuurovergangen en verblijfsperioden, moet worden vastgesteld volgens de vereiste testmethode en de bevestigde apparatuurmogelijkheden.

Compatibele Vloeibare Testmedia

Gespecificeerde testmedia zijn koelmiddel en ethyleenglycol waterige oplossingen. Het geselecteerde medium moet compatibel zijn met de natte materialen van de apparatuur, afdichtingen, bedrijfstemperatuur en monstervereisten.

Flexibele Engineering Configuratie

Radiatoren en warmtewisselaars variëren in intern volume, verbindingsontwerp, debietvereisten en druklimieten. HeJin kan deze toepassingsdetails beoordelen om de juiste configuratie voor de beoogde test te bepalen.

Directe Ondersteuning van de Fabrikant

Van technische discussies en apparatuurontwerp tot productiecoördinatie en after-sales assistentie, HeJin biedt directe communicatie met de fabrikant gedurende het project, onder voorbehoud van de overeengekomen service scope.

Toepasselijke Normen en Testreferenties

QC/T 468 — Automobielradiator

QC/T 468 behandelt technische en prestatievereisten en testmethoden voor automobielradiatoren.

GMW 14193 — Radiator Product- en Testprocedure Specificatie

GMW 14193 is een automotive engineering specificatie met betrekking tot radiatorvalidatie en -testen. Afhankelijk van de toepasselijke editie en projectvereisten, kunnen relevante onderwerpen productvalidatie, duurzaamheidsevaluatie, meetomstandigheden en prestatievereisten omvatten.

JB/T 7356 en JB/T 10408

Deze documenten zijn opgenomen in de meegeleverde technische referentielijst. Hun volledige titels, huidige edities en relevantie voor de beoogde thermische cyclus toepassing moeten worden geverifieerd voordat ze als formele nalevingsreferenties worden gebruikt.

Technische Specificaties

Kern Testprincipes

Gecontroleerde Vloeistoftemperatuur Cycli

Het geselecteerde medium circuleert door het monster onder gecontroleerde temperatuuromstandigheden. De testprocedure definieert de hete en koude fasen, overgangsvereisten, verblijfsperioden en het totale aantal cycli.

Druk- en Debietcoördinatie

Druk- en debietomstandigheden moeten samen worden geselecteerd met de ontwerp limieten van het monster en de vereiste testmethode. Hun correcte configuratie helpt bij het vaststellen van herhaalbare koelmiddelcirculatieomstandigheden.

Herhaalbare Testsequenties

Een goed gedefinieerd thermisch cyclusprogramma specificeert doeltemperaturen, overgangsomstandigheden, verblijftijden, cyclisfrequentie en het vereiste aantal cycli. Automatisering en opnamefuncties zijn afhankelijk van de overeengekomen apparatuurconfiguratie.

Compatibiliteit Monster en Medium

Het testmedium, de componentmaterialen, de afdichtingselementen en de natte delen van de apparatuur moeten samen worden overwogen. Dit is vooral belangrijk bij het testen bij extreme temperaturen of bij gebruik van ethyleenglycol waterige oplossingen.

Op Engineering Gebaseerde Apparatuurselectie

Voorafgaand aan de productie kan HeJin monstertekeningen, verbindingsafmetingen, temperatuurvereisten, druk, debiet en toepasselijke normen beoordelen om te helpen bij het vaststellen van een praktische testconfiguratie.

Hoofdfuncties

De Automotive Warmtewisselaar Thermische Vermoeidheid Testbank kan worden geconfigureerd om de volgende testfuncties te ondersteunen:

Circulatie van hete en koude vloeistof: Circuleert het geselecteerde testmedium door compatibele radiator- en warmtewisselaarmonsters.

Regeling van de mediumtemperatuur: Stelt de vereiste testtemperaturen vast binnen het geconfigureerde werkbereik.

Aanpassing van de drukconditie: Ondersteunt testdrukinstellingen binnen het gespecificeerde bereik van 0,1–0,6 MPa.

Aanpassing van het debiet: Ondersteunt configureerbare circulatie debieten van 10 tot 100 L/min.

Sequencing van thermische cycli: Ondersteunt herhaalde temperatuurcycli met een gespecificeerde frequentie van 3–15 cycli per uur.

Herhaalde duurzaamheidsevaluatie: Maakt het mogelijk dat componenten een gedefinieerd aantal thermische cycli ondergaan.

Toepassingsspecifieke testconfiguratie: Maakt het mogelijk testomstandigheden te plannen rond monsterkenmerken en de testvereisten van de klant.

Inspectie na de test: Ondersteunt daaropvolgende inspectie op lekkage, vervorming, scheuren of andere gespecificeerde acceptatiecriteria.

Geautomatiseerde lekdetectie, gegevensregistratie, rapportgeneratie en aanvullende monitoringfuncties moeten met HeJin worden bevestigd voordat u bestelt als ze vereist zijn voor de toepassing.

Veelgestelde Vragen

V1: Wat is een automotive radiator thermische cyclus testbank?

Het is een testsysteem dat een vloeibaar medium circuleert door een compatibele radiator of warmtewisselaar onder herhaalde hete en koude omstandigheden om de duurzaamheid van thermische cycli te evalueren.

V2: Welk temperatuurbereik ondersteunt HJ-APTE1017?

De meegeleverde specificatie vermeldt een configureerbaar mediumtemperatuurbereik van -40°C tot 130°C. Het haalbare temperatuurprofiel en de overgangstijd moeten worden bevestigd voor de beoogde testtoepassing.

V3: Welke druk- en debietbereiken zijn beschikbaar?

Het gespecificeerde drukbereik is 0,1–0,6 MPa en het debietbereik is 10–100 L/min. Beide zijn configureerbaar binnen de aangegeven bereiken.

V4: Welke testmedia kunnen worden gebruikt?

De vermelde media zijn koelmiddel en ethyleenglycol waterige oplossingen. Andere media vereisen een compatibiliteitsbeoordeling voor gebruik.

V5: Welke automotive componenten kunnen worden getest?

Compatibele automotive radiatoren, koelmiddel warmtewisselaars, radiatorbuis- en koppelingen, en andere vloeistofgekoelde componenten kunnen worden overwogen, afhankelijk van het monster en de testvereisten.

V6: Kan de apparatuur thermische schoktests uitvoeren?

De apparatuur is bedoeld voor gecontroleerde vloeistof cycli met hete en koude temperaturen. Als een testspecificatie een bepaald thermisch schokprofiel, snelle overgangstijd of gedefinieerde temperatuurhelling vereist, moeten de vereiste prestaties worden beoordeeld en bevestigd voordat u bestelt.

V7: Kan het radiatorlekkage evalueren?

Thermische cycli kunnen worden gevolgd door lekdetectie of -meting. Geïntegreerde automatische lekdetectie wordt niet bevestigd door de meegeleverde specificatie en moet afzonderlijk worden gespecificeerd indien vereist.
