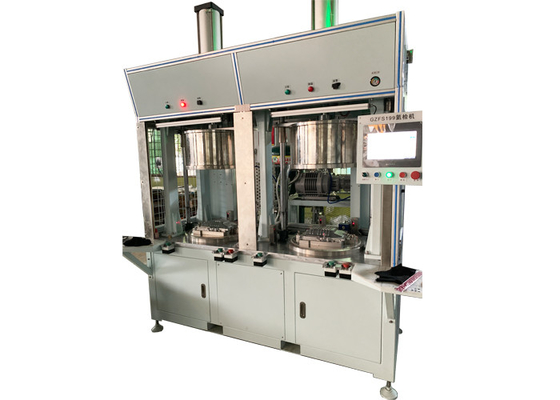

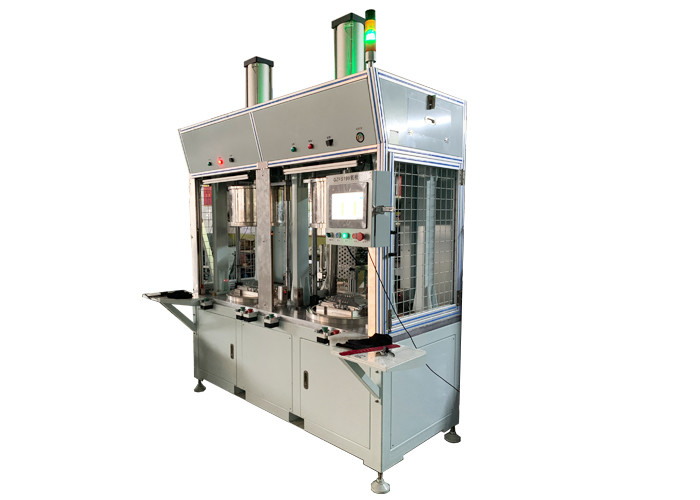

100sec/piece heliumlek het Testen Materiaal

De dekking van de automobielmotoromschakelaar

Automobiele delen

Geladen het werkstuk

En

Gesloten luchtledige kamer

De exploitant zet het het werkstuk in de inrichting van luchtledige kamer, drukt de starter.

Sluit automatisch de deur van luchtledige kamer, en het begin van de testcyclus.

Nota: Een grating beschermer is geïnstalleerd op beide kanten van de luchtledige kamer. Wanneer het sluiten van de luchtledige kamerdeur, zorg ervoor dat er geen voorwerpen in het gezamenlijke gebied zijn die zich in de beweging van de luchtledige kamer mengen.

Evacueer

En

Brutolektest

Nadat de kamer wordt gesloten, wordt de vacuümklep automatisch geopend, zal het kamer & teststuk door de pompgroep worden geëvacueerd tot aan een vacuüm van vastgesteld punt;

De vacuümsensoren controleren individueel de vacuümwaarde in het kamer & teststuk;

Wanneer de vacuümwaarde in de kamer de montages bereikt, houd de evacuatie van teststuk tegen, wordt de kamer voortgezet om tot aan de montages worden geëvacueerd;

Tijdens de kamerevacuatie, test het teststuk door de methode van het drukbederf om het brutolek te vinden;

Als het teststuk brutolek heeft, wordt het automatische testproces geaborteerd, zal het signaal van brutolek worden verspreid.

Als het teststuk geen brutolek heeft, zal het proces van de lektest worden voortgezet.

Helium het vullen

en

Fijne Lektest

Het kamer & teststuk zal door de pompgroep worden geëvacueerd tot aan een vacuüm van vastgesteld punt;

Wanneer de vacuümwaarde binnen de kamer en het teststuk de vooraf ingestelde vacuümdruk individueel bereikt;

De lekdetector zal beginnen om de heliumwaarde van kamer te testen vóór helium ladend, en deze achtergrondwaarde te onderdrukken aan nul;

Het helium wordt geladen aan het teststuk aan een vooraf ingestelde waarde;

Als het heliumsignaal in de kamer dan de pas/ontbreekt wordt het vastgestelde punt veroorzaakt door de lekdetector, toont het geen fijn lek, steekt een groene lamp aan.

Als het teststuk wordt geëvalueerd aangezien NOK, het verwante alarmbericht op de verrichtingsraad en het scherm zal worden verspreid, moet de exploitant de Confirm knoop op de verrichtingsraad duwen om de testresultaten te erkennen, anders kan de kamerdeur niet worden geopend.

Wanneer de Confirm knoop wordt geduwd, kan de kamerdeur automatisch worden geopend, maakte de exploitant de koppeling los, leegmaakt het werkstuk.

Als het teststuk O.K. wordt geëvalueerd, zal het verwante O.K. bericht op de verrichtingsraad worden verspreid en het scherm, de kamerdeur kan automatisch worden geopend; de exploitant maakte de koppeling los, leegmaakt het werkstuk.
